В современной индустрии, логистике, строительстве и приборостроении критически важна точная идентификация оборудования, транспортных средств и коммерческих активов. Шильдик с номером — это малозаметный, но незаменимый элемент технического учета, выполняющий функции паспорта изделия. От его читаемости и долговечности часто зависит не только скорость инвентаризации, но и прохождение государственных проверок, безопасность эксплуатации техники, а также имидж компании-производителя.

Среди всех существующих технологий маркировки лазерная гравировка металлических шильдиков признана золотым стандартом. Она сочетает в себе абсолютную стойкость к внешним факторам, непревзойденную точность графики и экономическую выгоду как при штучном производстве, так и при многотысячных тиражах.

Что такое технический шильдик и для чего он нужен

Слово «шильдик» произошло от немецкого Schild (щит, вывеска, табличка). В ГОСТах и официальной технической документации этот элемент чаще называют «паспортная табличка» или «информационное руководство». По сути, это небольшая пластина из металла или износостойкого полимера, содержащая ключевую информацию об объекте.

Основная задача, которую решает шильдик с номером, — обеспечение сквозной прослеживаемости изделия на протяжении всего жизненного цикла.

Ключевые функции номерных табличек:

• Учет и инвентаризация (Asset Tracking): Уникальный серийный номер, артикул, штрихкод или высокоплотный QR-код позволяют автоматизировать складской и бухгалтерский учет. Инспектор или кладовщик считывает код сканером и мгновенно получает данные о дате выпуска, сервисном обслуживании и балансовой принадлежности объекта.
• Соответствие стандартам и сертификация (Compliance): Производство технологического оборудования, медицинских приборов, котлов, электротехнических шкафов и плавсредств жестко регламентировано законодательством. Без информационной таблички (Data Plate) с указанием технических параметров, года выпуска, знаков соответствия (ЕАС, CE) и уникального номера изделие невозможно легально продать или ввести в эксплуатацию.
• Паспортизация транспортных средств: На автомобилях, прицепах, спецтехнике и лодках устанавливаются специальные маркировочные пластины — VIN-таблички. Они дублируют номер кузова, рамы или двигателя и защищают транспортное средство от фальсификации данных.
• Безопасность и предупреждение аварий: На шильдики часто наносят параметры предельной нагрузки, напряжения, давления, а также предупреждающие знаки. Это минимизирует риски производственного травматизма по вине некорректного использования агрегатов.

Преимущества лазерной гравировки перед другими методами

Ранее в промышленности доминировали методы механического клеймения, трафаретной печати (шелкографии), металлофотографии и химического травления. Однако появление твердотельных и волоконных лазеров кардинально изменило рынок маркировки.

Главный плюс лазера заключается в том, что луч не наносит краску на поверхность, а физически изменяет саму структуру материала. Он либо испаряет верхний слой металла на заданную глубину (глубокая гравировка), либо вызывает контролируемое термическое окрашивание (маркировка/отжиг), создавая сверхконтрастный темный или светлый рисунок. Такой шильдик невозможно «стереть» растворителем, соскоблить ножом или уничтожить высокотемпературным воздействием в камере сгорания.

Материалы для изготовления шильдиков

Выбор материала напрямую зависит от условий, в которых будет эксплуатироваться готовое изделие. Современное лазерное оборудование позволяет работать практически с любыми твердыми поверхностями.

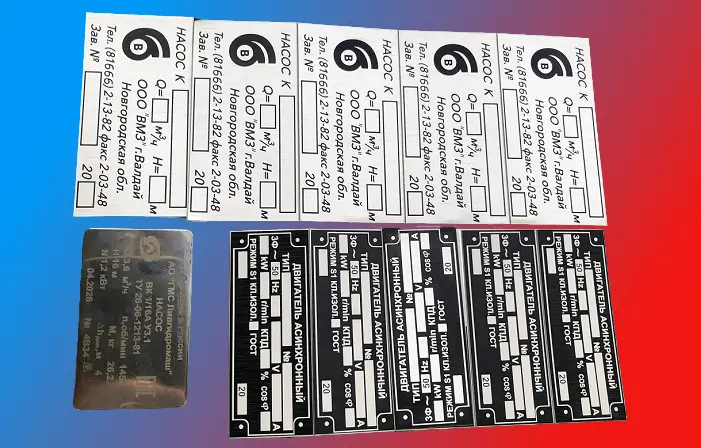

1. Анодированный алюминий — фаворит индустрии

Это самый востребованный материал для создания информационных пластин. В процессе анодирования на поверхности алюминия создается сверхпрочный оксидный слой, который может быть окрашен в черный, синий, красный или золотистый цвет. При воздействии волоконного лазера цветной слой аккуратно испаряется, обнажая матово-белый чистый алюминий. Получающееся изображение обладает великолепным контрастом, легко считывается любыми оптическими сканерами и противостоит коррозии.

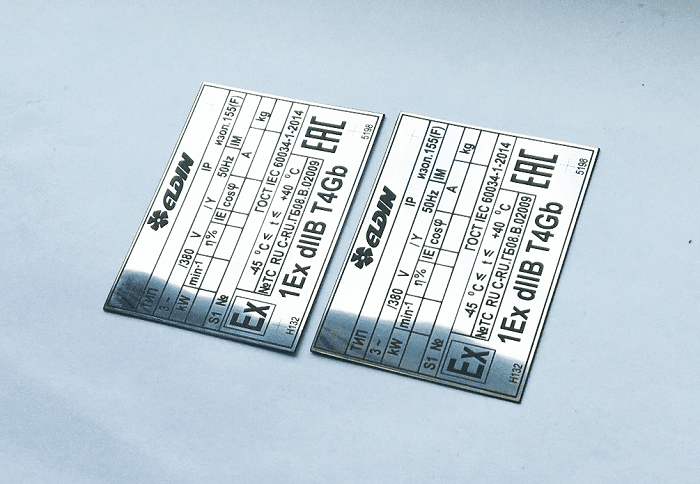

2. Нержавеющая сталь (марки AISI 304, AISI 316)

Незаменима в условиях экстремальных нагрузок. Шильдики из нержавейки толщиной от 0,5 до 2 мм заказывают для нефтегазового сектора, химических лабораторий, морского флота (где присутствует постоянный контакт с соленой водой) и тяжелого машиностроения. Гравировка на стали выполняется методом отжига (создается монолитный оксидный слой глубокого черного цвета без деформации металла) либо методом глубокой выборки, когда рельеф букв физически ощущается пальцами.

3. Латунь

Латунные таблички с лазерной гравировкой выглядят благородно и премиально. Их часто используют для маркировки коллекционного оружия, эксклюзивной мебели, дизайнерского электрооборудования, музыкальных инструментов или в качестве подарочных накладок на сувенирную продукцию. С течением времени латунь покрывается естественной патиной, что придает изделию винтажный вид, при этом читаемость выгравированного номера сохраняется.

4. Двухслойный пластик (Rowmark и аналоги)

Бюджетная альтернатива металлу, предназначенная для использования внутри помещений или в неагрессивных средах. Пластина состоит из двух слоев контрастных цветов. Лазер выжигает верхний тонкий слой, открывая взору подложку другого цвета. Это идеальный вариант для быстрой маркировки офисной техники, электрощитков, систем автоматизации (шкафов АСУ ТП) и серверных стоек.

Технологический процесс: как лазер создает номерные знаки

Остались вопросы? Получите бесплатную консультацию!

Для заполнения данной формы включите JavaScript в браузере.

Номер имя GDPR

Ваше имя

Номер телефона *

Например: +7 (999) 123-45-67

GDPR соглашение *

• Я даю согласие этому сайту хранить информацию, предоставленную мной, чтобы получить ответ на свой запрос.

Отправить

Производство шильдиков с уникальной нумерацией на современных лазерных станках практически полностью автоматизировано, что исключает человеческий фактор и брак.

1. Проектирование и подготовка макета: Дизайнер или SEO-инженер создает векторный макет таблички в специализированных программах (CorelDraw, AutoCAD, Illustrator). На этом этапе задаются габариты пластины, радиусы скругления углов, места под крепежные отверстия. Для сквозной нумерации настраивается динамическая переменная: программа сама меняет порядковый номер (например, от №00001 до №10000) или генерирует уникальный QR-код для каждого последующего шильдика в партии.
2. Подбор лазерного оборудования:
   • Для чистых металлов (сталь, латунь, алюминий) используются волоконные (Fiber) лазеры с мощностью излучателя от 20W до 50W. Если требуется высокая скорость проходки и глубокий рельеф на толстой стали, применяются системы мощностью 80W–100W.
   • Для маркировки чистого, неанодированного алюминия на более простых (например, диодных) лазерах технологи используют специальные термохимические спреи (вещество наносится на металл, запекается под лучом лазера, формируя черный несмываемый след, а излишки смываются водой).
3. Нарезка заготовок: Металлические листы рубятся на гильотинах или раскраиваются на мощных лазерных станках для резки металла. Заготовкам придается финальная форма, пробиваются или сверлятся отверстия под заклепки.
4. Непосредственно гравировка: Заготовки позиционируются на рабочем столе лазерного маркера (часто применяются гальванометрические сканаторы — высокоскоростные системы зеркал, обеспечивающие скорость движения луча до 5000–7000 мм/сек). За считанные секунды лазер выжигает графику, логотип компании и серийный номер.
5. Финишная обработка и нанесение клеевого слоя: При необходимости таблички очищаются от нагара, шлифуются. Для ускорения монтажа на тыльную сторону шильдика может наноситься специализированный индустриальный двухсторонний скотч (например, торговой марки 3M), обладающий колоссальной адгезией и устойчивостью к температурным перепадам.

6. Варианты крепления готовых шильдиков

   Даже самый прочный и долговечный шильдик окажется бесполезным, если он отвалится от оборудования в процессе эксплуатации. Существует три основных метода монтажа, которые закладываются еще на этапе проектирования:
   • • Механический (заклепки или винты): Самый надежный способ для тяжелых условий. В углах шильдика предусматриваются отверстия диаметром 2–4 мм. Монтаж на заклепки исключает случайную потерю или намеренное хищение информационной пластины без применения специального инструмента.
     • Промышленный скотч 3M: Идеально подходит для гладких металлических, пластиковых и окрашенных поверхностей, где сверление отверстий недопустимо (например, для сохранения герметичности корпуса прибора). Клеевой слой устойчив к влаге, бензину, маслам и вибрационным нагрузкам.
     • Хомуты и проволочные стяжки: Применяются для маркировки кабельных линий, труб, вентилей, задвижек или инвентаря сложной геометрической формы, на котором невозможно закрепить жесткую плоскую пластину. В этом случае шильдик изготавливается с технологическими ушками или пазами по бокам.

   ---

   Вопросы и ответы (FAQ)

   Какую минимальную высоту шрифта можно выгравировать на металлическом шильдике?
   Волоконный лазер обладает диаметром светового пятна всего в несколько микронов. Это позволяет наносить ультрачитаемый текст с высотой букв всего 0,5 мм. Такой микрошрифт невозможно подделать обычными методами, и он часто служит дополнительной защитой оригинальной продукции от контрафакта.
   Можно ли нанести на шильдики меняющиеся данные (например, разные номера и штрихкоды в одной партии)?
   Да, это стандартная процедура. Современный софт лазерных маркеров интегрируется со базами данных (Excel, CSV, SQL). Станок автоматически импортирует список номеров, артикулов или текстовой информации и последовательно гравирует уникальные данные на каждом новом изделии в потоковом режиме, не требуя остановки линии для перенастройки макета.

   В чем разница между гравировкой и маркировкой лазером?

   При гравировке лазерный луч испаряет слои материала, создавая ощутимое физическое углубление в металле. При маркировке (отжиге) металл не разрушается и глубина не меняется: за счет точечного термического нагрева в контролируемой среде на поверхности стали образуется плотная контрастная оксидная пленка. Маркировка предпочтительна для медицинского инструмента и пищевого оборудования, так как в микроборозды гравировки не забивается грязь и бактерии.
   Какая марка стали лучше всего подходит для шильдиков на открытом воздухе?
   Для уличных условий, эксплуатации в агрессивных средах или в морском климате рекомендуется использовать нержавеющую сталь марки AISI 316. Она содержит молибден, который делает металл практически неуязвимым для питтинговой и щелевой коррозии, воздействия кислот и солей. Для стандартных промышленных цехов вполне достаточно стали AISI 304.
   Каков реальный срок службы лазерного шильдика из анодированного алюминия?
   В условиях умеренного климата и отсутствия прямого постоянного воздействия абразивов (например, пескоструйного эффекта) шильдик из анодированного алюминия сохраняет первоначальный контраст, четкость текста и читаемость QR-кодов не менее 20–30 лет. Он не подвержен воздействию ультрафиолета, не выгорает и не шелушится, в отличие от любых видов красочной печати.

   ---

   Чек-лист для заказа идеального технического шильдика
   Чтобы ваш запрос в производственную компанию был обработан максимально быстро, а готовые изделия полностью соответствовали техническому заданию, подготовьте следующие данные:
   1. 1. Габаритные размеры: Точная ширина, высота и толщина пластины в миллиметрах.
      2. Материал: Анодированный алюминий (укажите цвет фона), нержавеющая сталь (матовая, глянцевая или шлифованная) или латунь.
      3. Тип крепления: Нужны ли отверстия (диаметр и их расположение) или требуется нанесение двухстороннего скотча на подложку.
      4. Диапазон нумерации: Четкий список серийных номеров, структура буквенно-цифрового кода или массив данных для генерации штрихкодов/QR-кодов.
      5. Требования к макету: Наличие логотипа в векторном формате (EPS, CDR, AI), предпочтительные шрифты (желательно использовать стандартные рубленые шрифты без засечек типа Arial или GOST для лучшей читаемости).
   Лазерная гравировка — это бескомпромиссное решение для бизнеса, ценящего системный подход, надежность и долговечность. Качественный шильдик с номером гарантирует, что ваше оборудование всегда будет идентифицировано правильно, пройдет любые проверки регуляторов и сохранит важную техническую информацию в течение десятилетий.
