Маркировочная табличка, в обиходе называемая шильдик мотора, представляет собой важнейший идентификационный элемент любого силового агрегата. Будь то поршневой двигатель внутреннего сгорания (ДВС) легкового автомобиля, мощный дизель грузовика или асинхронный электродвигатель промышленного станка — именно этот небольшой металлический или пластиковый прямоугольник содержит паспортные данные устройства.

Утеря, повреждение или умышленное уничтожение этой таблички влечет за собой серьезные технические и юридические последствия. В данной статье мы подробно разберем, какую информацию несет в себе шильдик мотора, как правильно интерпретировать его символы, какими нормативными актами регулируется его наличие и что делать, если маркировка стала нечитаемой.

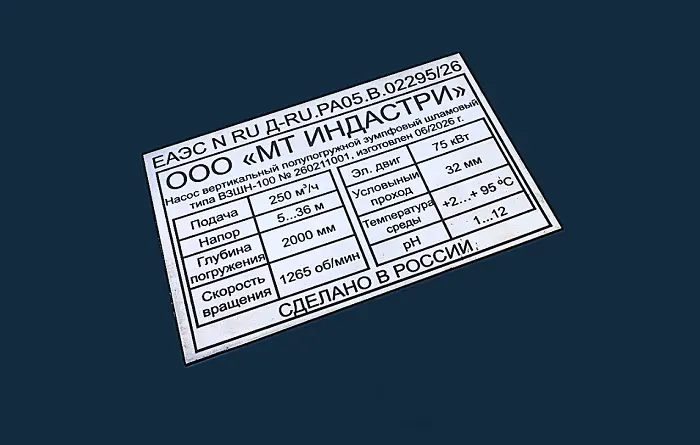

Металлический шильдик мотора крупным планом с заводскими номерами и характеристиками. — Оригинальная заводская табличка (шильдик) на корпусе двигателя — главный источник технической информации об агрегате.

Процесс изготовления дубликата шильдика мотора методом лазерной гравировки на алюминиевой пластине. — Нанесение текста лазером на анодированный алюминий — самый надежный способ восстановить утерянный или поврежденный шильдик мотора.

1. Что такое шильдик мотора и его функциональное назначение

Слово «шильдик» происходит от немецкого Schild (щит, щиток). В технической документации этот элемент официально именуется «паспортная табличка» или «маркировочная табличка».

Шильдик мотора выполняет несколько ключевых функций:

Идентификационная. Позволяет однозначно определить модель, модификацию, дату выпуска и уникальный серийный номер конкретного экземпляра.
Информационная. Содержит главные рабочие характеристики (мощность, обороты, напряжение, рабочий объем, крутящий момент), необходимые для правильной эксплуатации, подключения и настройки оборудования.
Юридическая. Для автомобильных ДВС номер на табличке и блоке цилиндров является важным элементом регистрационного учета в ГИБДД. Его несовпадение с данными в ПТС (паспорте транспортного средства) делает невозможной законную продажу или перерегистрацию машины.
Сервисная. Помогает безошибочно подбирать запасные части, расходные материалы и комплектующие при проведении текущего ремонта или технического обслуживания.

Алюминиевая маркировочная табличка тракторного средства с указанием мест для нумерации — Типовой шильдик для трактора, выполненный методом лазерной гравировки по ГОСТу.

2. Разновидности шильдиков в зависимости от типа двигателя

В зависимости от физических принципов работы и сферы применения силовых установок, информация на маркировочных платах существенно различается.

Шильдики электродвигателей (промышленных и бытовых)

Маркировка электрических машин стандартизирована международными (IEC) и национальными (ГОСТ) регламентами. На типовом шильдике асинхронного или синхронного электромотора указываются:

Наименование завода-изготовителя и товарный знак.
Тип и модель (например, АИР 90 L4).
Заводской номер и год производства.
Номинальная мощность (в киловаттах, кВт).
Частота вращения вала (об/мин).
Напряжение питания (например, 220/380В или 380/660В) и схемы соединения обмоток («звезда» или «треугольник»).
Коэффициент полезного действия (КПД) и коэффициент мощности ($\cos \phi$).
Класс изоляции по нагревостойкости и степень защиты оболочки (индекс IP, например, IP54 или IP55).
Режим работы (S1–S8).

Шильдики двигателей внутреннего сгорания (ДВС)

На автомобильных, судовых или тракторных моторах табличка выглядит иначе. На ней акцент смещен в сторону параметров экологичности и регистрационного учета:

Код производителя (WMI) и модель двигателя (например, 1JZ-GTE, M54B30, EA888).
Серийный номер агрегата.
Рабочий объем (в кубических сантиметрах или литрах).
Номинальная мощность (в лошадиных силах или кВт).
Экологический класс (Евро-4, Евро-5, Евро-6).
Знак официального утверждения типа транспортного средства.

3. Требования ГОСТ и стандарты маркировки

К производству и креплению информационных планок предъявляются жесткие требования. Шильдик мотора должен сохранять читаемость на протяжении всего заложенного срока службы агрегата, невзирая на агрессивное воздействие внешней среды (высокие температуры, ГСМ, вибрация, механическое трение).

Основными нормативными документами в РФ являются:

ГОСТ 18620-86 («Изделия электротехнические. Маркировка»). Регулирует правила нанесения данных на электрические машины.
ГОСТ 32192-2013 («Надежность в технике»). Определяет стойкость маркировочных знаков.
Постановления и регламенты Таможенного союза (ТР ТС 018/2011 «О безопасности колесных транспортных средств»), устанавливающие правила дублирования VIN-кода и номера ДВС.

Способы нанесения информации:

Металлофото. Перенос изображения на анодированный алюминий фотохимическим способом. Считается одним из самых долговечных вариантов.
Лазерная гравировка. Выжигание верхнего слоя металла или специальной двухслойной наклейки (например, пленки Tesa Laser). Обеспечивает высокую четкость и защиту от подделок.
Ударно-точечный метод (клеймение). Нанесение символов путем выбивания точек на металлической пластине. Текст невозможно стереть химическими растворителями.
Травление (химическое фрезерование). Создает рельефный текст, устойчивый к толстым слоям краски и ржавчине.

4. Почему разрушается или теряется шильдик мотора

Практика показывает, что автовладельцы и главные инженеры предприятий регулярно сталкиваются с проблемой нечитаемости маркировки. Основные причины утери данных:

Естественная коррозия. В автомобилях алюминиевые и стальные пластины, расположенные в подкапотном пространстве или на раме, подвергаются воздействию дорожных реагентов, соли и влаги. В результате металл окисляется, превращаясь в белый порошок или ржавую корку.
Механические повреждения. Неаккуратный демонтаж двигателя, аварии (ДТП), трение навесного оборудования или шлангов могут полностью уничтожить рельеф букв.
Абразивная очистка. При капитальном ремонте мотора или перед покраской агрегат часто подвергают пескоструйной обработке. Если шильдик мотора предварительно не защитить, песчинки за секунды сотрут всю информацию.
Температурное воздействие. Локальный перегрев узла приводит к выгоранию лакокрасочного покрытия таблички и деформации подложки.

5. Правовыеаспекты: проблемы с ГИБДД при утере таблички

Для владельцев транспортных средств отсутствие оригинальной маркировочной пластины ДВС — это прямая дорога на криминалистическую экспертизу. Согласно действующему законодательству, инспектор МРЭО ГИБДД обязан сверить номер двигателя при регистрации авто, если меняется собственник или вносятся изменения в конструкцию.

Если шильдик мотора отсутствует, закреплен кустарным способом (незаводские заклепки) или имеет следы спиливания, инспектор имеет право:

Отказать в совершении регистрационных действий.
Задержать автомобиль до выяснения обстоятельств.
Направить транспортное средство на принудительную экспертизу в экспертно-криминалистический центр (ЭКЦ).

Эксперт проверяет, не был ли мотор украден, не перебивались ли номера на самом блоке цилиндров. Если криминальный след отсутствует, в ПТС делается специальная отметка об уничтожении маркировочной таблички в результате коррозии или ремонта, а к делу прикрепляются фотографии очищенной номерной площадки.

6. Как восстановить шильдик мотора: изготовление дубликатов

Если оригинальный заводской шильдик мотора пришел в негодность на промышленном оборудовании, компрессоре или спецтехнике, его можно официально восстановить, заказав дубликат. Современные компании предлагают услуги по изготовлению точных копий утерянных табличек.

Этапы заказа дубликата:

Сбор исходных данных. Необходимо найти технический паспорт агрегата, старые фотографии шильдика (если сохранились), или найти аналогичную модель двигателя в каталогах, чтобы восстановить точные параметры (кВт, об/мин, схемы).
Создание макета. Дизайнер отрисовывает векторный макет будущей таблички в строгом соответствии с требованиями ГОСТ или оригинальной стилистикой завода-производителя (Siemens, ABB, ЯМЗ, ММЗ, КАМАЗ).
Выбор материала. Оптимальный выбор — анодированный алюминий толщиной от 0.5 до 1.5 мм. Он не ржавеет и отлично держит лазерную гравировку.
Нанесение информации и высечка отверстий. На заготовку переносятся данные, пробиваются технологические отверстия под заклепки или наносится усиленный клеевой слой (3М).

Важное примечание: Изготовление дубликатов автомобильных шильдиков и VIN-табличек легально только в том случае, если вы являетесь законным собственником машины, данные на блоке цилиндров и раме не изменены, а сама процедура не преследует цель фальсификации номеров угнанного транспорта.

Заключение

Паспортный шильдик мотора — это его «удостоверение личности». Бережное отношение к этой детали избавит вас от простоев промышленного оборудования, сложностей при закупке запчастей и затяжных споров с сотрудниками дорожной полиции. При первых признаках разрушения таблички рекомендуется зафиксировать ее данные, сделать четкие макрофотографии и при необходимости своевременно позаботиться об изготовлении качественного технологического дубликата.

Остались вопросы? Получите бесплатную консультацию!

Часто задаваемые вопросы (FAQ)

Можно ли ездить без шильдика на двигателе автомобиля?
Ездить на автомобиле без маркировочной таблицы можно, закон этого не запрещает. Однако у вас возникнут серьезные проблемы при любой попытке перерегистрации машины в ГИБДД (например, при продаже или смене владельца). Инспектор на площадке осмотра не сможет оперативно сверить данные, что гарантированно приведет к отказу в регистрации и направлению автомобиля на длительную криминалистическую экспертизу.

Законно ли заказывать дубликат шильдика мотора?
Да, изготовление технологического дубликата полностью легально. Для станков, генераторов и промышленного оборудования никаких ограничений нет. Для автомобилей процедура также законна, но при одном условии: вы являетесь законным собственником транспортного средства, а оригинальные номера на самом блоке цилиндров или раме абсолютно чисты, не имеют следов механического вмешательства и не перебиты. Изготовление дубликата не должно служить целью фальсификации данных.

Какие данные обязательно должны быть на шильбике электродвигателя по ГОСТ?
В соответствии с требованиями ГОСТ 18620-86, на паспортной табличке любого промышленного электромотора должны быть четко выбиты или выгравированы: товарный знак завода-изготовителя, точный тип (модель) устройства, уникальный заводской номер, год выпуска, номинальная мощность (в кВт), рабочая частота вращения вала (об/мин), напряжение сети (например, 220/380В), схема соединения обмоток, а также класс изоляции и степень защиты корпуса (индекс IP).

Какой метод нанесения текста на шильдик самый долговечный?
Самыми устойчивыми к воздействию моторных масел, бензина, дорожных реагентов, вибраций и экстремальных температур признаны три метода: металлофото (внедрение красящего пигмента глубоко в поры анодированного алюминия), глубокая лазерная гравировка и ударно-точечное клеймение (выбивание символов на металле). Обычная краска или шелкография в условиях моторного отсека быстро стираются.
